氧氣減壓器的使用方法

2019-03-0513:37:24已關閉評論

1. 減壓器的作用與分類

減壓器又稱為壓力調節器，它的作用有兩個。

（1）減壓作用。貯存在氣瓶?jī)?nèi)的氣體都是高壓氣體，譬如氧氣瓶?jī)?nèi)的氧氣壓力最高可達15MPa，乙炔瓶?jī)?nèi)的乙炔壓力最高達1.5MPa；而氣焊、氣割工作中所需的氣體工作壓力一般都是比較低的，氧氣的工作壓力要求為0.1～0.4MPa，乙炔的工作壓力更低，最高也不會大于0.15MPa。因此在氣焊、氣割工作中必須使用減壓器，經減壓后才能輸送給焊炬或割炬使用。

（2）穩壓作用。氣瓶?jī)?nèi)氣體的壓力是隨著氣體的消耗而逐漸下降的，也就是說在氣焊、氣割工作中氣瓶?jī)?nèi)的氣體壓力是時刻變化著的。但是在氣焊、氣割工作中所要求的氣體工作壓力必須是穩定不變的。減壓器還具有穩定氣體工作壓力的作用，使氣體工作壓力不隨氣瓶?jī)?nèi)氣體壓力的下降而下降。

減壓器按用途不同可分為集中式和崗位式兩類；按構造不同可分為單級式和雙級式兩類；按工作原理不同又可分為正作用式和反作用式兩類。目前國內生產的減壓器主要是單級反作用式和雙級混合式兩類。

2. 單級反、正作用式減壓器

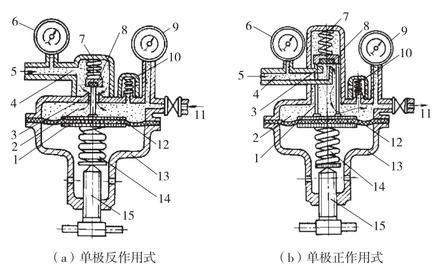

單級反、正作用式減壓器構造如圖1-8所示。

單級反作用式減壓器工作時，氧氣從氣瓶經入口進入高壓室，高壓表顯示出瓶?jī)?nèi)氣體壓力。準備氣焊或氣割時，轉動調節螺釘并壓迫主彈簧，通過彈性薄膜、彈簧的壓力作用到傳動桿將活門頂開。當高壓室內的氣體經活門與活門座間的縫隙流入裝有彈性薄膜的低壓氣室時，由于其體積的膨脹而使壓力降低，此時低壓表顯示出低壓室內的氣體壓力。根據低壓表讀數轉動調節螺釘，以調至合適的壓力。氣體經出口流出送往焊、割炬。隨著氣體的使用，低壓室內的氣體減少，壓力降低，則氣體對彈性薄膜的壓力減小，傳動桿對活門的作用力增加，使活門與活門座之間的縫隙增大，高壓室內的氣體便流入低壓室，從而增大低壓室的氣體壓力。當焊、割時所需氣體減少時，低壓室內的氣體壓力就要升高，氣體對彈性薄膜的壓力增大，又由于副彈簧從相反的方向壓在活門上，使活門與活門座之間的縫隙減小，從而低壓氣體的壓力穩定在一定數值。焊、割炬停止工作時，由于低壓室氣壓驟然上升，就使減壓活門完全關閉、使低壓室內的壓力不再繼續上升。減壓器就是這樣維持輸出氣體的工作壓力的。

圖1-8　減壓器的構造

1—傳動桿；2—低壓室；3—活門座；4—高壓室；5—?dú)怏w入口；6—高壓表；

7—副彈簧；8—減壓活門；9—低壓表；10—安全閥；11—?dú)怏w出口；12—彈性薄膜；13—外殼；14—主彈簧；15—調節螺釘

正作用式減壓器與反作用式減壓器的工作原理基本上相似，所不同的僅僅是在正作用式減壓器內，高壓氣體有頂開減壓活門的趨勢。

單級式減壓器不論是正作用式還是反作用式的，都只能使低壓室也就是輸出氣體的壓力保持基本穩定，而不能保持絕對穩定。

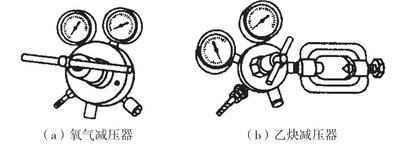

乙炔瓶用的減壓器構造及工作原理基本上與氧氣瓶用的單級式減壓器相似，所不同的是乙炔減壓器與乙炔瓶的連接是用特殊的夾環，并依靠緊固螺釘加以固定，如圖1-9所示。

圖1-9　氣體減壓器

液化石油氣用減壓器構造及作用原理與一般減壓器相同。一般采用丙烷減壓器，在無丙烷減壓器的情況下，也可采用乙炔減壓器代用，但要特別注意，必須使用新的減壓器，不可采用使用過的乙炔減壓器。

3. 減壓器的使用方法

使用前應先檢查減壓器的調節螺釘是否松開，只有在松開狀態下方可打開氧氣瓶閥門。打開氧氣瓶閥門時要慢慢開啟，不要用力過猛，以防氣體沖擊損壞減壓器及壓力表。減壓器不得附有油脂，如有油脂，應擦洗干凈后再使用。

減壓器凍結時，可用熱水或蒸氣解凍，不許用火烤。冬天使用時，可在適當距離安裝紅外線燈加溫減壓器，以防結冰。用于氧氣的減壓器應涂藍色，乙炔減壓器應涂白色，不得相互換用。減壓器停止使用時，必須把調節螺釘旋松，并把減壓器內的氣體全部放掉，直到低壓表的指針指向零值為止。
