仿形氣割機也稱靠模切割機，它是利用驅動電磁滾輪沿著靠模（鋼質樣板）邊緣滾動，并帶動割炬進行仿形切割。典型的CG2-150型仿形氣割機結構及外形如圖5-28所示。此氣割機結構緊湊、操作方便，十分適合具有一定批量的同形中、小尺寸零件

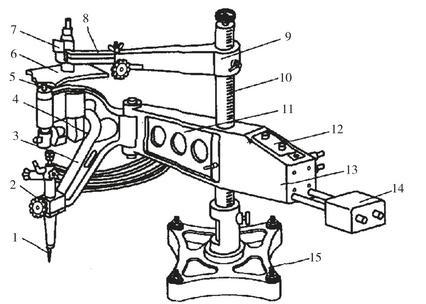

圖5-28　CG2-150型搖臂仿形氣割機

1—割嘴；2—割嘴調節架；3—主臂；4—驅動電機；5—磁性滾輪；6—樣板；

7—連接器；8—固定樣板調節桿；9—橫移架；10—豎柱；11—基臂；

12—控制盤；13—速度控制箱；14—平衡錘；15—底板

的切割，能精確地氣割各種形狀的零件。此氣割機適用于大批量生產同種零件的氣割工作。氣割零件的最大正方形尺寸為500mm×500mm，氣割最大公差為±0.5mm，氣割機還備有圓形氣割裝置，可以進行直徑為30～450mm圓割件的切割。

其操作過程如下：

（1）氣割前將平衡錘的兩根平衡棒插入速度控制箱下部的孔內，并用螺釘固定。

（2）將電源插頭（220V交流電）與操縱板上的插座連接起來。電源接通后，指示燈便亮。

（3）分別將氧氣和乙炔橡膠管接到氣體分配器上，并加以緊固，使其接通，同時開啟氧氣和乙炔。

（4）根據工件厚度選用合適的割嘴，并把割嘴裝在割炬上，需注意要緩慢地擰緊割嘴螺母，使接觸部分能很好地貼合。

（5）將氣割用的樣板按照前面所述的方法固定在樣板架上，并調整好磁鐵滾輪與樣板間的位置。如滾輪與樣板不在一個水平面上，則可調節底座上的四個螺釘來平衡，使磁鐵滾輪與樣板在同一水平面上，保證氣割質量。

（6）將割件固定在氣割架上，并使起割開關扳到啟動位置，此時電動機旋轉，便于校正割件的位置。

（7）扳動倒順開關放在需要的位置。根據割件的厚度調整好切割速度，并開始在割嘴處點火，調整好預熱火焰能率，并檢查切割氧流的挺直度。

（8）將離合器合上，并開啟壓力開關閥，使切割氧與壓力開關的氣路相通，并將起割開關扳在停止位置。

（9）將割件預熱到燃燒溫度后，開啟切割氧氣閥，割穿割件，同時由于壓力開關的作用，使電動機的電源接通，氣割機行走，氣割工作開始。

（10）圓件氣割時必須采用圓周氣割裝置。
