門架式光電跟蹤氣割機是一種大型設備，使用1∶10或1∶5縮尺樣板圖，適用于切割大型零件。雙臂式光電跟蹤氣割機的樣板臺在中間，若干割炬安裝在兩側懸臂梁上，適用于同時切割批量較大的同形零件。單臂式光電跟蹤氣割機跟蹤1∶1樣板圖做仿形切割，應用較廣，適用于小批量多品種同形零件。單臂式氣割機投資較低，占用場地不大，與數控氣割機相比，設備投資相對較低；與仿形氣割機相比，投資雖高，但生產效率高，切割質量好，自動化程度高，在中、小型零件批量切割中，可廣泛應用。

門式氣割機的門架上安裝了多頭割炬在軌道上行走，軌道中間是條形切割鋼平臺，需切割的工件安放在此平臺上。門架上裝有割炬組、電氣操作盤和氣體操作盤，如圖5-29所示。門架跨度（軌道間距）3～20m。門架正面設有2～6組割炬組，供切割板邊各種焊接坡口之用。背面通常設多個垂直割炬，用于切割橫縫。一般門架切割機安裝9個割炬，大型門式氣割機最多配有50個割炬。門式切割機切削精度高，可替代機械刨邊；又由于是多頭氣割，因此工效很高。由于板條為雙邊受熱，變形較小，因此獲得了廣泛應用。

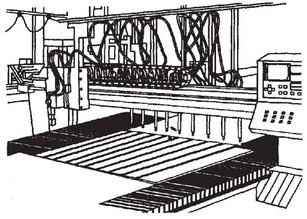

圖5-29　門式多頭直條氣割機
