在不銹鋼的合金元素中，鉻是最重要的元素。由于鉻形成的致密、穩(wěn)定的Cr₂O₃薄膜的保護，阻止了介質(zhì)對金屬基體的繼續(xù)滲入腐蝕，所以，鋼中如果含鉻量達(dá)5%，就顯示出一定的耐腐蝕作用。

但不是所有含鉻的鋼都可以作不銹鋼使用，經(jīng)過多年的研究和實踐，人們發(fā)現(xiàn)，依據(jù)腐蝕的電化學(xué)理論，為了提高鋼的電極電位，把鉻加入到鐵基固溶體中時，只有鉻含量達(dá)到一定濃度，即當(dāng)鉻的原子比達(dá)到1/8、2/8、3/8、…n/8，鐵基固溶體的電極電位才會跳躍式地增高，腐蝕也因此而減弱，鋼的耐腐蝕性能才會明顯地提高，見圖1－2和圖1－3。

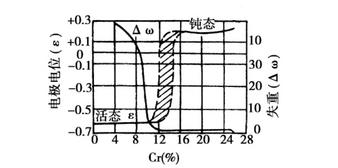

圖1－2　鐵－鉻合金在1N的FeSO₄溶液中與甘汞電極的比較電位以及在3N的HNO₃中的腐蝕率

圖1－3　鉻鋼在海水中的腐蝕速度與含鉻量的關(guān)系

鉻原子引起鋼的電極電位第一次突變增高是鉻占1/8原子比，即12.5%原子比時，如果折算成質(zhì)量百分?jǐn)?shù)則為:

這個11.7%的鉻含量就是構(gòu)成不銹鋼中的含鉻量的最低界限，亦即鋼中鉻含量高于這個界限才可稱為不銹鋼。

當(dāng)然，隨著腐蝕介質(zhì)條件的不同，有時鋼中的鉻含量還要提高，如在氧化性較強的介質(zhì)中，鉻含量要高于16%的鋼才會有明顯的鈍化能力。工業(yè)中應(yīng)用的不銹鋼的鉻含量一般在12%～30%?？梢哉f，幾乎沒有一種不銹鋼不含鉻，所以說，鉻是不銹鋼中最重要的、起決定性作用的合金元素。
