鉬是形成鐵素體的元素，如果要使鋼獲得奧氏體組織，應考慮鋼中鉬的影響。因此，含鉬的奧氏體不銹鋼中都適當地提高了鎳的含量，以平衡鉬的作用。在馬氏體不銹鋼中含有鉬時，熱處理應適當提高淬火溫度，以保證含鉬的碳化物充分溶解。

鉬加入不銹鋼中，可增強鋼的鈍化作用，從而提高鋼的耐腐蝕性能。如高鉻鐵素體不銹鋼加入2%～3%鉬，可提高在有機酸中的耐腐蝕性。鉬加入雙相不銹鋼后，使鋼在含氯離子介質中的抗孔蝕能力顯著提高。見圖1－7。

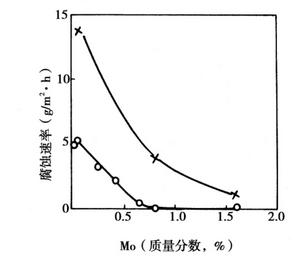

圖1－7　鉬含量對孔蝕腐蝕速率的影響(試驗溫度150℃)

介質: 50g/L FeCl₃+ 1/20M HCl

○: 25Cr—(7～10) Ni—N

×: 20Cr—(4～6) Ni—N

有人認為，鉬在鋼中是富集在靠近鋼基體的鈍化膜中，提高了鈍化膜的穩定性。但鉬的存在會促進鋼中σ相等金屬間相的形成，有使鋼材脆性增加的可能。
