焊絲是焊接時(shí)作為填充金屬或同時(shí)作為導(dǎo)電的金屬絲。焊絲的分類通常有以下幾種：埋弧焊焊絲、CO₂焊焊絲、鎢極氬弧焊焊絲、熔化極氬弧焊焊絲、自保護(hù)焊絲和電渣焊焊絲等。

1.焊絲的分類

焊絲的分類通常有以下幾種。

（1）按照焊接方法可分為埋弧焊焊絲、CO₂焊焊絲、鎢極氬弧焊焊絲、熔化極氬弧焊焊絲、自保護(hù)焊絲和電渣焊焊絲等。

（2）按照焊絲的形狀結(jié)構(gòu)可分為實(shí)心焊絲、藥芯焊絲及活性焊絲等。

（3）按照適用的金屬材料可分為低碳鋼焊絲、低合金鋼焊絲、硬質(zhì)合金堆焊焊絲、鋁、銅及鑄鐵焊絲等。

2.焊絲的牌號(hào)及選用

氬弧焊的焊絲通常按照焊件母材的化學(xué)成分和焊縫力學(xué)性能選用焊絲，有時(shí)也可采用母材的切條作為手工鎢極氬弧焊的填充焊絲。

（1）實(shí)心焊絲。實(shí)心焊絲的牌號(hào)前第一字母用“H”表示焊接用實(shí)心焊絲，字母“H”后面的一位或兩位數(shù)字表示含碳量，化學(xué)元素及其后面的數(shù)字表示該元素大致的百分含量數(shù)值，當(dāng)合金元素含量小于1%時(shí)，該元素化學(xué)符號(hào)后面的數(shù)字1省略。結(jié)構(gòu)鋼焊絲牌號(hào)尾部標(biāo)有“A”或“E”時(shí)，“A”表示為優(yōu)質(zhì)品，說(shuō)明該焊絲的硫、磷含量比普通焊絲低；“E”表示為高級(jí)優(yōu)質(zhì)品，其硫、磷含量更低，牌號(hào)示例見(jiàn)圖1-6。

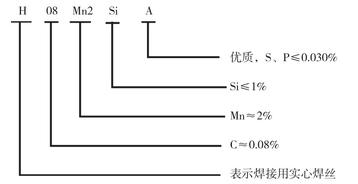

圖1-6　實(shí)心焊絲牌號(hào)示例

實(shí)心焊絲中有一種背面自保護(hù)TIG焊絲，是不銹鋼鎢極氬弧焊背面自保護(hù)焊絲，見(jiàn)表1-4。這是一種特殊的涂層焊絲，焊接時(shí)，不銹鋼背面不用充氬保護(hù)，保護(hù)藥皮會(huì)滲透到熔池背面，形成一層致密的保護(hù)層，使背面不受氧化。冷卻后這層渣殼會(huì)自動(dòng)脫落。涂層不會(huì)影響正面的電弧和熔池形成。但焊絲較貴，焊接成本高，不適合大批量的打底焊工作，主要在采用氬弧焊打底，背面充氬保護(hù)工藝不能或不能很好實(shí)施的情況下采用該種焊絲，如管道施工中，現(xiàn)場(chǎng)的安裝焊口可采用該焊絲來(lái)保證打底焊的質(zhì)量。

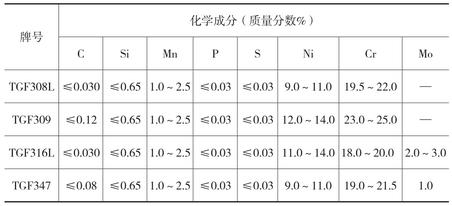

表1-4　背面自保護(hù)TIG焊絲（TGF系列）化學(xué)成分

不銹鋼管道背面自保護(hù)焊接技術(shù)具有：背面渣殼剝脫性好、可以進(jìn)行全位置焊接、焊接質(zhì)量?jī)?yōu)良及耐腐蝕性強(qiáng)等特點(diǎn)。但在焊接時(shí)，應(yīng)注意以下問(wèn)題：①該焊絲只適合單面焊雙面成形底層焊專用，不適用第2層以上焊道，容易夾渣；②管道應(yīng)加工成V形坡口，組對(duì)時(shí)一定要留有間隙。

（2）藥芯焊絲。藥芯焊絲是由薄鋼帶卷成圓形鋼管或異形鋼管的同時(shí)，填滿一定成分的藥粉后經(jīng)拉制而成的一種焊絲。藥芯焊絲的截面形狀對(duì)焊接工藝性能與冶金性能有很大影響，藥芯焊絲的截面形狀越復(fù)雜、越對(duì)稱，電弧燃燒越穩(wěn)定，藥芯焊絲的冶金反應(yīng)和保護(hù)作用越充分，熔敷金屬的含氮量越少。目前，φ2.0mm以下的小直徑藥芯焊絲一般采用O形截面；φ2.4mm以上的大直徑藥芯焊絲多采用E形或雙層等復(fù)雜截面。

3.有色金屬及鑄鐵焊絲

有色金屬及鑄鐵焊絲牌號(hào)前用兩個(gè)字母“HS”表示焊絲，牌號(hào)第一位數(shù)字表示焊絲的化學(xué)組成類型：“1”表示堆焊硬質(zhì)合金類型；“2”表示銅及銅合金類型；“3”表示鋁及鋁合金類型；“4”表示鑄鐵。牌號(hào)的第二、第三位數(shù)字表示同一類型焊絲的不同牌號(hào)。牌號(hào)示例見(jiàn)圖1-7。

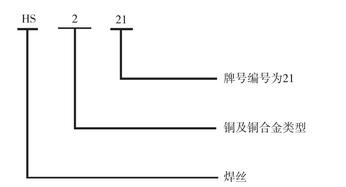

圖1-7　有色金屬及鑄鐵焊絲牌號(hào)示例
