自動TIG焊設備的送絲和電弧的移動都是采用機械裝置自動進行的，焊接過程穩定，生產效率高，適用于直縫、環縫、管道對接接頭。自動TIG焊設備主要有懸臂式、焊車式和機床式等。

（1）懸臂式自動TIG焊設備包括懸掛式焊接機頭、焊絲盤、立柱、橫梁、控制箱、電源以及氣路和水路等，焊絲盤和機頭均懸掛在橫梁上。

（2）小車式自動TIG焊設備包括焊接小車、控制盤、電源等，焊接機頭、焊絲盤和控制箱等隨小車一起行走，類似于埋弧焊焊接小車，如圖2-5所示。

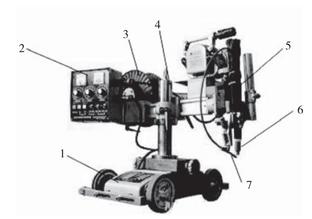

圖2-5　焊車式自動TIG焊

1—行走小車；2—控制箱；3—焊絲盤；4—立柱；5—焊接機頭；6—噴嘴；7—送絲軟管

（3）機床式自動TIG焊設備包括機架、控制箱、電源等，焊接機頭、行走機構和焊絲盤均安裝在固定的機床上，如圖2-6所示。

圖2-6　機床式自動TIG焊
