自動熔化極氬弧焊如圖3-18所示。與半自動熔化極氬弧焊相同，主要有主電路系統、供氣系統、水路系統、控制系統和焊槍等部分組成，另外還包括行走小車。其送絲機構、供氣系統、焊槍均與半自動熔化極氬弧焊相同。

圖3-18　自動熔化極氬弧焊示意圖

1—填充細棒；2—噴嘴；3—導電嘴；4—焊槍；5—鎢極；6—焊槍手柄；7—?dú)鍤饬鳎?—焊接電弧；9—金屬熔池

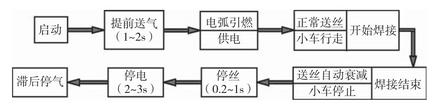

自動熔化極氬弧焊時，所用的焊絲直徑一般大于3mm，電弧靜特性曲線呈水平形，此時可選用具有下降特性的電源，并配以均勻調節式送絲系統。自動熔化極氬弧焊的焊接控制程序如圖3-19所示。

圖3-19　自動熔化極氬弧焊焊接程序控制框圖
