1)合金元素對(duì)鋼中基本相的影響
①形成合金鐵素體 大多數(shù)合金元素都能溶入鐵素體中形成合金鐵素體,由于合金元素與鐵的晶格類型和原子半徑的差異,必然會(huì)引起鐵素體的晶格發(fā)生畸變,產(chǎn)生固溶強(qiáng)化,因而鐵素體的強(qiáng)度硬度增高,塑性、韌性有所降低。合金元素對(duì)鐵素體硬度和韌性的影響如圖1.5.1所示。
由圖1.5.1可知,錳、硅、鎳元素的強(qiáng)化效果最為顯著。但當(dāng)含硅量大于0.6%,含錳量大于1.5%以上時(shí),其韌性下降,而鉻、鎳在適當(dāng)?shù)暮糠秶鷥?nèi)(w Cr≤2%,w Ni≤5%),在強(qiáng)化鐵素體的同時(shí),仍能保持良好的韌性。對(duì)大多數(shù)結(jié)構(gòu)鋼來說,在退火、正火、調(diào)質(zhì)狀態(tài)下,鐵素體都是鋼的主要基本相,故合金元素含量適當(dāng)時(shí),都可以使鋼得到強(qiáng)化而不降低韌性。
②形成合金碳化物 鐵、錳、鉻、鉬、鎢、釩、鈮、鋯、鈦(與碳的親和力由弱到強(qiáng))都是在鋼中能形成碳化物的元素。形成的碳化物可分為合金滲碳體和特殊碳化物。
錳是弱碳化物形成元素,易溶入滲碳體中,形成合金滲碳體,合金滲碳體的穩(wěn)定性、硬度比滲碳體略高,是一般低合金鋼中碳化物的主要存在形式。

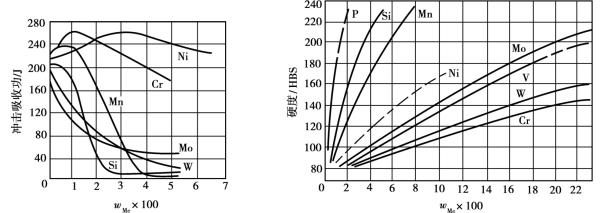

圖1.5.1 合金元素對(duì)鐵素體性能的影響
鉻、鉬、鎢是中強(qiáng)碳化物形成元素,在鋼中既能形成合金滲碳體,又能形成特殊碳化物,如Cr7 C3,Mo2 C,WC等。特殊碳化物比合金滲碳體具有更高的熔點(diǎn)、硬度,耐磨性及穩(wěn)定性。
釩、鈮、鋯、鈦是強(qiáng)碳化物形成元素,在鋼中一般形成特殊碳化物。如NbC,VC,TiC等,故常在工具鋼中加入這類合金元素,以提高工具的強(qiáng)度、硬度及耐磨性,而不降低韌性。
2)合金元素對(duì)鋼熱處理的影響
①細(xì)化晶粒 除錳、磷以外,大多數(shù)合金元素均在不同程度上有細(xì)化晶粒作用,其中尤以強(qiáng)碳化物形成元素鈦、鋯、鈮、釩的影響最為顯著。這類合金碳化物(如TiC,VC等)的熔點(diǎn)高,硬度高,且很穩(wěn)定,不易分解,加熱時(shí)難以溶入奧氏體中,它們的存在對(duì)奧氏體晶粒長(zhǎng)大有強(qiáng)烈的阻礙作用。因此,除錳鋼外,合金鋼加熱時(shí)不易過熱,有利于淬火后獲得細(xì)馬氏體;有利于適當(dāng)提高加熱溫度,熔入更多的合金元素,增加鋼的淬透性和力學(xué)性能。
②提高淬透性 除鈷以外,大多數(shù)合金元素溶入奧氏體后均能增加過冷奧氏體的穩(wěn)定性,使C曲線右移,降低了馬氏體轉(zhuǎn)變的臨界冷卻速度,從而提高鋼的淬透性。提高鋼淬透性的元素主要有鉻、錳、硅、鎳、硼。其中有些合金元素甚至使C曲線的形狀發(fā)生變化,出現(xiàn)了兩個(gè)鼻尖,如圖1.5.2所示。

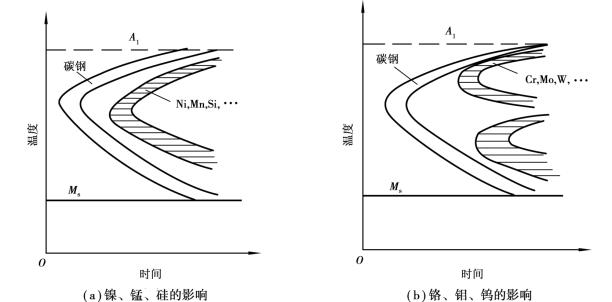

圖1.5.2 合金元素對(duì)C曲線的影響
用合金鋼制造大截面零件,由于加入合金元素,使淬透性提高,可以保證熱處理后整個(gè)截面具有比較均勻的組織和性能。對(duì)于形狀復(fù)雜的合金鋼零件,可采用冷卻能力較弱的淬火介質(zhì)(如油等)及分級(jí)淬火,等溫淬火等工藝,從而降低變形和開裂傾向。
③增加殘余奧氏體的含量 除鋁、鈷外,大多數(shù)合金元素都能使Ms,M f下降,使鋼在淬火后,組織中的殘余奧氏體量增加、組織應(yīng)力與變形量減小。但殘余奧氏體的增加將引起鋼的硬度降低,組織不穩(wěn)定,也易使工件尺寸產(chǎn)生變化,因此,對(duì)于硬度及尺寸穩(wěn)定性要求較高的刃具、模具、量具,在淬火后一般要進(jìn)行冷處理或多次回火處理,以促使殘余奧氏體的轉(zhuǎn)變。
④提高回火穩(wěn)定性 合金元素溶入馬氏體后,在回火時(shí)能延緩馬氏體的分解,并使碳化物的形成、析出和聚集長(zhǎng)大的速度減緩,提高了鋼回火過程中抵抗軟化的能力,即提高了回火穩(wěn)定性。故采用相同溫度回火的條件下,合金鋼的硬度比碳鋼高。
含有強(qiáng)碳化物形成元素的合金鋼,在高溫回火時(shí),將從馬氏體中析出彌散分布的特殊碳化物,并且在回火后部分殘余奧氏體轉(zhuǎn)變?yōu)轳R氏體,進(jìn)一步提高了鋼的硬度,從而使鋼在高溫下保持高的硬度,即紅硬性(耐熱性)。這時(shí)工具鋼具有十分重要的意義。
綜上所述,合金元素在鋼中能提高淬透性,細(xì)化晶粒、提高回火抗力等,但這些作用只有經(jīng)過適當(dāng)?shù)臒崽幚矶寄軐?shí)現(xiàn)。如果熱處理工藝使用不當(dāng),反而會(huì)產(chǎn)生第二類回火脆性(500~650℃),特別是對(duì)成分復(fù)雜的合金鋼,應(yīng)嚴(yán)格控制其處理工藝,才能充分發(fā)揮材料的優(yōu)越性。
