在切削加工中，刀具是保證加工質量、提高生產效率的一個重要因素。因此，車削、鉆削、鏜削、刨削、銑削等加工方法均需根據不同的加工對象來選擇合理的刀具結構、合適的刀具材料及刀具角度。

1.2.1　刀具結構

切削刀具的種類很多，形狀多種多樣，但其結構卻具有共性。外圓車刀是最基本、最典型的刀具，由刀頭和刀體組成，其各部分名稱如圖5.1.5（a）所示。車刀常用的結構形式有：將硬質合金刀片焊在刀體上的焊接式車刀，如圖5.1.5（a）所示；靠刃磨形成刀頭的高速鋼整體式車刀，如圖5.1.5（b）所示；將具有若干個刀刃的硬質合金刀片緊固在刀體上的機械夾固式車刀，如圖5.1.5（c）所示。刨刀、鉆頭和銑刀等其他種類的切削刀具都可以看作是車刀的演變或組合。刨刀切削部分的形狀與車刀基本相同，如圖5.1.6所示；鉆頭可看作是兩把一正一反對稱安裝的，同時鏜削孔壁兩側的鏜刀構成，如圖5.1.7所示；銑刀雖然形狀復雜，實際上是由多把車刀組合而成的，一個刀齒可看作是一把車刀，如圖5.1.8所示。

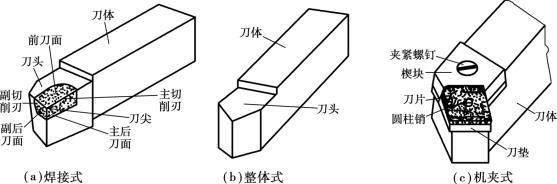

圖5.1.5　車刀的組成和形式

圖5.1.6　刨刀的結構

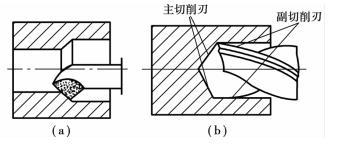

圖5.1.7　鉆頭和鏜刀的對比
