在機械設備上常要應用一些具有回轉成形面的零件，如圓球、手柄等。車削回轉成形面的常用方法有：雙手柄控制法、成形刀法和靠模法。雙手柄控制法在實習中學習實踐過，這里主要介紹成形刀法和靠模法。

1）成形刀法

如圖5.2.9所示，成形刀法是用刀刃形狀與成形面母線形狀相吻合的成形刀進行車削的。加工時，車刀只作橫向進給運動。由于刀刃與工件的接觸長度較大，容易引起震動，因此要求機床和工件有足夠的剛度，還應采用較小的進給量和較低的切速，且要施加足夠的切削液。成形刀法車削成形面的表面粗糙度R a為6.3～3.2。

成形刀法的特點是操作簡便，生產率高，但刀具制造與刃磨較為困難，只適宜在成批生產中加工軸向尺寸較小的成形面。在大批大量生產中的自動機上亦常采用。

圖5.2.8　車床上加工削支架支承孔圖

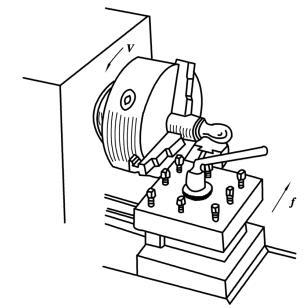

圖5.2.9　成形刀法車成形面

2）靠模法

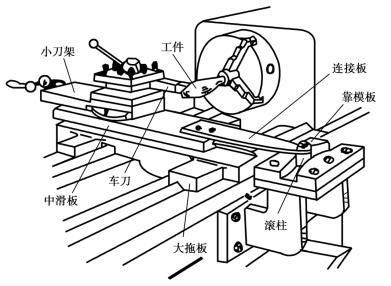

靠模法車成形面如圖5.2.10所示。滾柱與連接板連接，靠模曲線與成形面的母線相同。當大拖板作縱向移動時，滾柱在靠模板的曲線槽內移動，即可車出所需要的成形面。為使中滑板能自由地沿靠模曲線槽移動，必須事先將橫向絲杠與螺母脫開，并將小刀架從原來位置扳轉90°，以便橫向進刀。

圖5.2.10　靠模法車成形面

靠模法加工成形面的特點是生產率高，可自動進給，能獲得較高的精度和較低的粗糙度（R a為3.2～1.6），適宜成批加工或大量生產中軸向尺寸較長、曲率不大的成形面。
